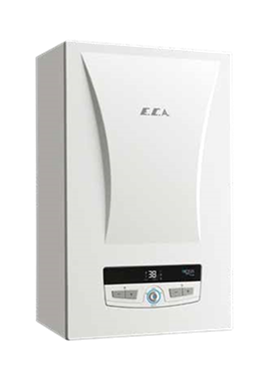

E.C.A. ARCEUS Электрический котёл
МОДЕЛЬ | ARCEUSEK 6 | ARCEUSEK 9 | ARCEUSEK12 | ARCEUSEK15 | ARCEUSEK18 | ARCEUSEK 24 | ARCEUSEK 27 | |
Мощность (кВт) | 6 | 9 | 12 | 15 | 18 | 24 | 27 | |
Минимальная мощность нагрева (кВт) | 2 | 3 | 2 | 2 | 2 | 2 | 3 | |
Напряжение питания |
1~ 230 VAC | 1~ 230 VAC | 1~ 230 VAC |
3~ 400 VAC |
3~ 400 VAC |
3~ 400 VAC |
3~ 400 VAC |
|
3~ 400 VAC | 3~ 400 VAC | 3~ 400 VAC | ||||||
Номинальный ток (A) |
1~ 26,1 | 1~ 39,1 | 1~ 52,2 |
21,7 |
26,1 |
34,8 |
39,1 |
|
3~ 8,7 | 3~ 13,1 | 3~ 17,4 | ||||||
Сечение кабеля питания (мм2) |
1~ 3x6 | 1~ 3x10 | 1~ 3x10 |
5x6 |
5x6 |
5x6 |
5x10 |
|
3~ 5x2,5 | 3~ 5x2,5 | 3~ 5x4 | ||||||
Класс защиты | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | |
Уровень шума (дБ) | 42 | 42 | 38 | 38 | 38 | 38 | 38 | |
Вес без упаковки (кг) | 26 | 26 | 27 | 27 | 29 | 29 | 29 | |
Вес в упаковке (кг) | 29 | 29 | 30 | 30 | 32 | 32 | 32 | |
Размеры (ВхШхГ) | 678x410x288 | 678x410x288 | 678x410x288 | 678x410x288 | 678x410x288 | 678x410x288 | 678x410x288 | |
Сезонная энергоэффективность | 39,4 | 39,5 | 39,6 | 39,8 | 39,8 | 39,9 | 39,9 | |
Энергоэффективность |
ГВС | - | - | M-C | L-C | L-C | XL-C | XL-C |
отопление | D | D | D | D | D | D | D |
E.C.A. CONFEO PREMIX Настенные конденсационные котлы
Тип продукта | Ед. изм. измерения | Confeo Premix 14 HM-HCH-HST | Confeo Premix 20 HM-HCH-HST | Confeo Premix 24 HM-HCH-HST | Confeo Premix 28 HM-HCH-HST | Confeo Premix 30 HM-HCH-HST | Confeo Premix 35 HM-HCH-HST |
Категория газа | - | I2H, I3P, I2Esi, I2E(S), II2L3P, II2H3P, II2ELL3P, II2Esi3P | |||||
Тип дымохода | - | C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), B23, B33 | |||||
Давление газа на входе (природный газ G20) | мбар | 20 | |||||
Давление газа на входе (природный газ G25) | мбар | 20/25 | |||||
Давление газа на входе (LPG G31) | мбар | 37/50 | |||||
Производительность-КПД | |||||||
Минимальная полезная мощность (мин. 60°C) | кВт | 5,6 | 5,6 | 5,6 | 6,4 | 6,9 | 8 |
Максимальная полезная мощность (80/60°C) | кВт | 14,1 | 20,2 | 24,5 | 28 | 30 | 35 |
Минимальная полезная мощность (мин. 30°C) | кВт | 6,7 | 6,7 | 6,7 | 7,7 | 8,3 | 9,6 |
Максимальная полезная мощность (50/30°C) | кВт | 15 | 22,2 | 26 | 29,6 | 31,7 | 37 |
Минимальная потребляемая мощность (Qn) | кВт | 6,2 | 6,2 | 6,2 | 7,2 | 7,7 | 9 |
Максимальная потребляемая мощность (Qn) | кВт | 14,5 | 20,7 | 25,2 | 28,7 | 30,8 | 35,9 |
Максимальная потребляемая мощность ГВС (Qn) | кВт | 25,2 | 25,2 | 27,2 | 31,5 | 33,5 | 35,9 |
КПД (макс. 80°/60°C) (низшая теплотворная способность) | % | 97,50% | 97,50% | 97,50% | 97,50% | 97,50% | 97,50% |
КПД (30°C в обратке) (низшая теплотворная способность) | % | 107,50% | 107,50% | 107,50% | 107,50% | 107,50% | 107,50% |
Данные ERP | |||||||
Класс сезонной энергоэффективности для отопления | - | A | A | A | A | A | A |
Класс энергоэффективности ГВС / Профиль нагрузки | - | A/XL | A/XL | A/XL | A/XL | A/XL | A/XL |
Номинальная теплопроизводительность (Prated) | кВт | 14,1 | 20,2 | 24,5 | 28 | 30 | 35 |
Сезонная энергоэффективность для отопления | % | 92 | 92,11 | 92,21 | 92,71 | 92,03 | 92,85 |
Энергоэффективность для ГВС | % | 90,7 | 90,7 | 83,6 | 83,9 | 82,8 | 82,8 |
Уровень шума | дб(A) | 44 | 46 | 47 | 49 | 50 | 52 |
КПД при номинальной теплопроизводительности в высокотемпературном режиме(ƞ4) | % | 87,9 | 87,9 | 87,9 | 87,9 | 87,9 | 87,9 |
КПД при 30% номинальной теплопроизводительности в низкотемпературном режиме (ƞ1) |
% | 97,2 | 97,2 | 97,2 | 97,7 | 97,5 | 97,6 |
Теплопотери при полной нагрузке (elmax) | кВт | 0,025 | 0,035 | 0,04 | 0,04 | 0,056 | 0,066 |
Теплопотери при частичной загрузке (elmin) | кВт | 0,012 | 0,012 | 0,012 | 0,012 | 0,013 | 0,013 |
Теплопотери в режиме ожидания | кВт | 0,004 | 0,004 | 0,005 | 0,004 | 0,004 | 0,004 |
Теплопотери в режиме Loss | кВт | 0,065 | 0,065 | 0,065 | 0,065 | 0,065 | 0,065 |
Уровень эмиссии NOX | мг/кВт час | 33,35 | 38,06 | 32,27 | 21,29 | 37,4 | 25,05 |
Потребление электроэнергии за день (Qelect) | кВт час | 0,2 | 0,2 | 0,21 | 0,22 | 0,24 | 0,212 |
Потребление топлива за день (Qelect) |
кВт час | 23,072 | 23,072 | 23,767 | 22,8 | 23,021 | 23,505 |
Потребление газа | |||||||
Природный газ (мин-макс производительность) | м3/час | 0,65-1,53 | 0,65-2,2 | 0,65-2,65 | 0,75-3,02 | 0,81-3,25 | 0,94-3,79 |
LPG (мин-макс производительность) (пропан) | кг/час | 0,51-1,2 | 0,51-1,7 | 0,51-1,98 | 0,59-2,26 | 0,63-2,46 | 0,74-2,87 |
Класс NOX | - | 6 | 6 | 6 | 6 | 6 | 6 |
Контур отопления | |||||||
Минимальное давление теплоносителя | бар | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
Максимальное давление теплоносителя | бар | 3 | 3 | 3 | 3 | 3 | 3 |
Рабочий диапазон (@радиаторное отопление) | ºC | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 |
Рабочий диапазон (@система "теплый пол") | ºC | 30-45 | 30-45 | 30-45 | 30-45 | 30-45 | 30-45 |
Максимальная предельная температура | ºC | < 90 | < 90 | < 90 | < 90 | < 90 | < 90 |
ГВС (только для HM) | |||||||
Минимальная скорость потока для работы | л/мин | 2,5 (±%10) | 2,5 (±%10) | 2,5 (±%10) | 2,5 (±%10) | 2,5 (±%10) | 2,5 (±%10) |
Минимальная скорость потока для выключения | л/мин | 2,0 (±%10) | 2,0 (±%10) | 2,0 (±%10) | 2,0 (±%10) | 2,0 (±%10) | 2,0 (±%10) |
Максимальная скорость потока | л/мин | 10 ±%15 (ΔT = 34,7°C) | 10 ±%15 (ΔT = 34,7°C) | 10 ±%15 (ΔT = 34,7°C) | 12 ±%15 (ΔT = 33,5°C) | 12 ±%15 (ΔT = 35,8°C) | 14 ±%15 (ΔT = 35,8°C) |
Минимальное давление воды | бар | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
Максимальное давление воды | бар | 10 | 10 | 10 | 10 | 10 | 10 |
Рабочий диапазон | ºC | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 |
Максимальная предельная температура | ºC | ≤ 71 | ≤ 71 | ≤ 71 | ≤ 71 | ≤ 71 | ≤ 71 |
Общие характеристики | |||||||
Электроснабжение | В-Гц | 230 В-50 Гц | |||||
Потребление электроэнергии (станд. насос) | Вт | 120 | 130 | 135 | 155 | 170 | 190 |
Потребление электроэнергии (ErP насос) | Вт | 60 | 70 | 80 | 110 | 130 | 165 |
Класс защиты | - | IPX4D | |||||
Расширительный бак | л | 8 | |||||
Масса нетто | кг | 28,5 | 30 | 30 | 34 | ||
Габариты (ВxШxГ) | мм | 678*410*288 | |||||
Длина дымохода | |||||||
C13 – 60/100 макс. | м | 10 | 10 | 10 | 10 | 10 | 10 |
C13 – 80/125 макс. | м | 20 | 20 | 20 | 20 | 20 | 20 |
C33 – 60/100 макс. | м | 10 | 10 | 10 | 10 | 10 | 10 |
C33 – 80/125 макс. | м | 20 | 20 | 20 | 20 | 20 | 20 |
C43 – 60/100 макс. | м | 10 | 10 | 10 | 10 | 10 | 10 |
C53 – 60/100 макс. | м | 10 | 10 | 10 | 10 | 10 | 10 |
C83 – 80/80 макс. | м | 28 | 28 | 28 | 28 | 28 | 28 |
C83 – 80/80 мин. | м | 3 | 3 | 3 | 3 | 3 | 3 |
B23 – 80 макс. | м | 28 | 28 | 28 | 28 | 28 | 28 |
B33 – 60/100 макс. | м | 10 | 10 | 10 | 10 | 10 | 10 |
Значения эмиссии | |||||||
Коэффициент C02 (@макс-G20) | % | 9,15 ± 0,2 | 9,2 ± 0,2 | 9,5 ± 0,2 | 9,5 ± 0,2 | 9,5 ± 0,2 | 9,5 ± 0,2 |
Коэффициент C02 (@мин-G20) | % | 8,9 ± 0,2 | 8,9 ± 0,2 | 8,9 ± 0,2 | 8,9 ± 0,2 | 8,9 ± 0,2 | 8,9 ± 0,2 |
Коэффициент C02 (@макс-G31) | % | 10,3 ± 0,2 | 10,3 ± 0,2 | 10,6 ± 0,2 | 10,6 ± 0,2 | 10,6 ± 0,2 | 10,6 ± 0,2 |
Коэффициент C02 (@мин-G31) | % | 9,7 ± 0,2 | 9,7 ± 0,2 | 9,9 ± 0,2 | 9,9 ± 0,2 | 9,9 ± 0,2 | 9,9 ± 0,2 |
Контур котла (действует только для HST) | |||||||
Рабочий диапазон | ºC | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 |

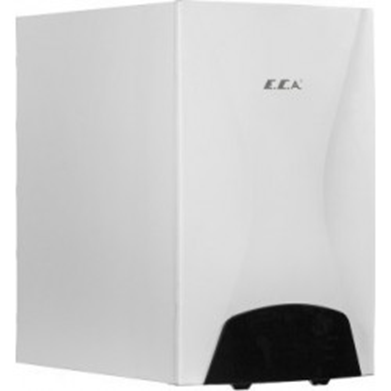

E.C.A. Felis Одноконтурные котлы большой мощности
Изделие | Ед. измерения | FELIS FL 50 NG | FELIS FL 65 NG | FELIS FL 100 NG | FELIS FL 125 NG | FELIS FL 150 NG |
Общее | ||||||
Категория газа |
|
I2H, I2E | II2H3B/P | I2H, I2E | II2H3B/P | I2H, I2E |
Тип дымоудаления | C13(x), C33(x), C43(x), C63(x), C93(x),B23P | |||||
Тип герметичности | Герметичный | |||||
Давление газа (G20) | мбар | 20 | ||||
Давление газа (G30) | мбар | - | 29 | - | 29 | - |
Давление газа (G31) | мбар | - | 37 | - | 37 | - |
Электропитание | В-Гц | 230 В-50 Гц | ||||
Электропотребление | Вт | 75 | 117 | 143 | 228 | 306 |
Класс защиты |
|
IPX4D | ||||
Масса (нетто) | kg | 42 | 53 | 66 | 74 | 89 |
Объем теплоносителя | л | 3 | 4,5 | 6,5 | 8 | 9,5 |
Габариты (нетто) (ВxШxГ) | мм | 835x501x525 | 835x501x590 | 835x501x590 | 835x501x660 | 835x501x730 |
Габариты (брутто) (ВxШxГ) | мм | 1055x665x595 | 1055x665x650 | 1055x665x650 | 1055x665x720 | 1055x665x790 |
Мощность - эффективность | ||||||
Qmax, max. потребляемая мощность - (@80/60ºC) | кВт | 47,05 | 68,05 | 96,70 | 120,71 | 140,77 |
Qmin, min. потребляемая мощность - (@60ºC) (G20) | кВт | 8,18 | 13,50 | 20,09 | 24,20 | 26,57 |
Qmin, min. потреб. мощность - (@60ºC) (G30/G31) | кВт | - | 14,70 | - | 31,20 | - |
Pmin, min. полезная мощность - (@60ºC) | кВт | 7,84 | 13,03 | 19,4 | 22,54 | 25,75 |
Pmax, max. полезная мощность - (@80/60ºC) | кВт | 45,55 | 66,04 | 94,05 | 116,75 | 135,67 |
Pmin, min. полезная мощность - (@30ºC) | кВт | 9,09 | 14,89 | 22,34 | 26,29 | 29,82 |
Pmax, max. полезная мощность - (@50/30ºC) | кВт | 49,91 | 73,36 | 102,00 | 129,01 | 150,43 |
Эффективность - (60ºC обратка) (max-min) | % | 96,8 - 95,8 | 93,4 - 97,1 | 97,3 - 96,9 | 96,6 - 96,6 | 97,0 - 96,4 |
Эффективность - (30ºC обратка) (max-min) | % | 104,8 - 108,0 | 106,2 - 108,1 | 105,7 - 108,0 | 105,4 - 107,6 | 105,5 - 107,7 |
ErP информация | ||||||
Класс энергоэффективности |
|
A | ||||
Сезонная энергоэффективность отопления (ns) |
|
91,8 | 91,4 | 91,8 | 92 | 91,8 |
Номинальная тепловая мощность (Prated) | кВт | 45,6 | 68,05 | 96,7 | 120,7 | 140,8 |
Уровень звуковой мощности | дб(A) | 53 | 53 | 53 | 51 | 51 |
Эффективность при номинальной мощности в высоком температурном режиме (n4) |
% | 86,4 | 84,3 | 87,8 | 87,1 | 87,5 |
Эффективность при 30% нагрузки в низкотемпературном режиме (n1) |
% | 97,2 | 97,5 | 97,4 | 97,1 | 97,2 |
Потребление электроэнергии при полной нагрузке | Вт | 75 | 115 | 139 | 226 | 297 |
Потребление электроэнергии при частичной нагрузке | Вт | 16 | 22 | 33 | 35 | 27 |
Потребление электроэнергии в режиме ожидания | Вт | 4 | 4 | 4 | 3 | 4 |
Теплопотери в режиме ожидания (Pstby) | кВт | 0,411 | 0,939 | 1,564 | 0,644 | 1,6 |
Ежегодные выбросы NOx | мг/кВт час | 37,82 | 28,13 | 26,4 | 42,91 | 34,06 |
Годовое электропотребление | кВт час | 39713 | 57390 | 83085 | 102765 | 118623 |
Среднегодовое электропотребление | кВт час | 143 | 207 | 299 | 370 | 427 |
Расход газа | ||||||
Природный газ (@Min-Max мощность) | м3/час | 0,882 - 5,120 | 1,464 - 7,384 | 2,179 - 10,506 | 2,513 - 13,100 | 2,878 - 15,148 |
LPG - G30 (@Min-Max мощность) | кг/час | - | 0,832-4,038 | - | 1,817-6,767 | - |
LPG - G31 (@Min-Max мощность) | кг/час | - | 1,117-5,216 | - | 2,289-9,143 | - |
NOx класс |
|
6 | ||||
Контур отопления | ||||||
Min. рабочее давление | бар | 0,8 | ||||
Max. рабочее давление | бар | 3 | 4,5 |
|
6 |
|
Рабочий диапазон температур | ºC | 30-85 | ||||
Max. предельная температура | ºC | 85 | ||||
CO @ min мощности (G20) | % | 8,60 ± 0,2 | 8,54 ± 0,2 | 8,52 ± 0,2 | 8,75 ± 0,2 | 8,89 ± 0,2 |
CO @ min мощности (G30) | % | - | 10,49 ± 0,2 | - | 10,11 ± 0,2 | - |
CO @ min мощности (G31 | % | - | 10,31 ± 0,2 | - | 9,60 ± 0,2 | - |
Расход дымовых газов (min-max) | г/сек | 3,52 - 17,59 | 5,28 - 22,17 | 9,35 - 45,08 | 9,90 - 48,93 | 12,1 - 54 |
C13 (x) - Max. длина (горизонтально) | м | 10 | 10 | 11 | 11 | 11 |
C33 (x) - Max. длина (вертикально) | м | 12 | 12 | 13 | 13 | 13 |
B23P - Max. длина дымохода | м | 11 | 11 | 12 | 12 | 12 |
